B+COM SB6XR/SB6X バイク用インカム フルフェイスヘルメット取付方法 SHOEI Z-8

▼取付け動画
※動画はSB6XRですが、SB6Xも手順は共通です。

▼取付け手順
※画像はSB6Xですが、SB6XRも手順は共通です。

取付前の準備

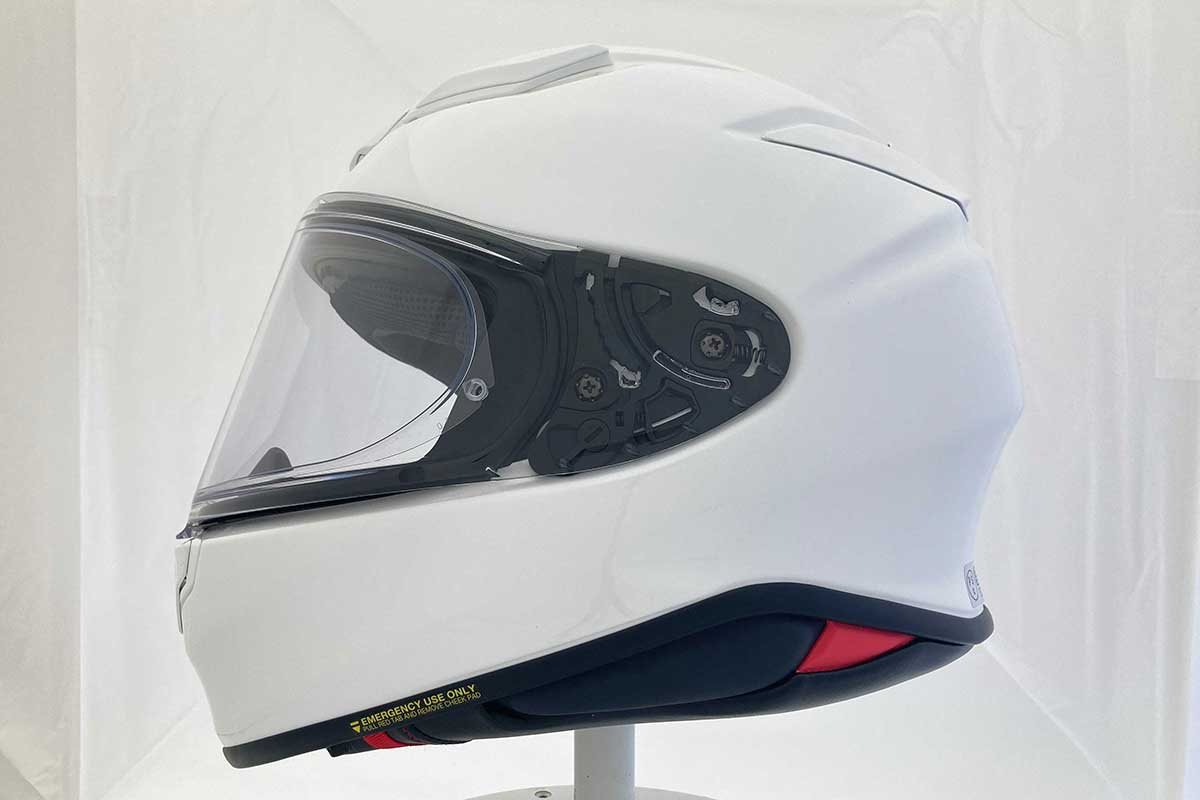

STEP1取付準備

SHOEIヘルメット［Z-8］のB+COM取付方法をご紹介します。

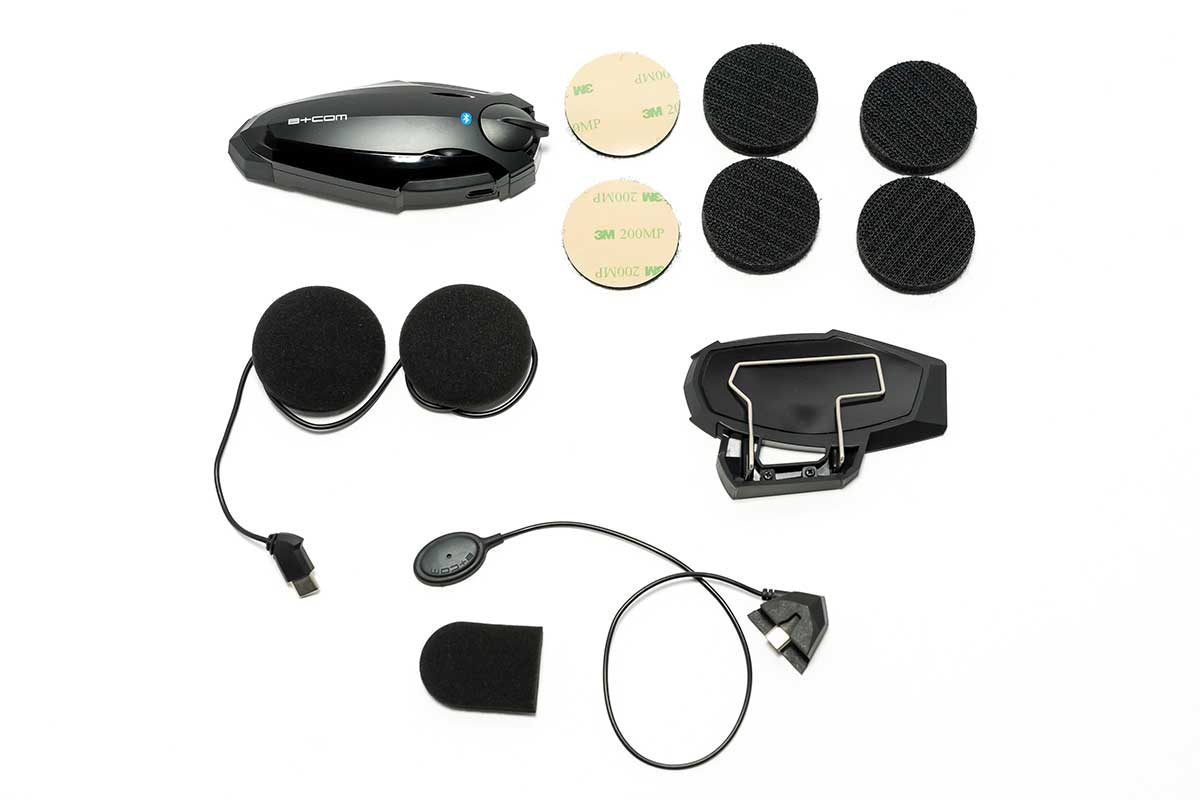

STEP2B+COMの準備

画像を参考にB+COM1キット分を用意します。

ベースプレートの組み立て方法はこちら

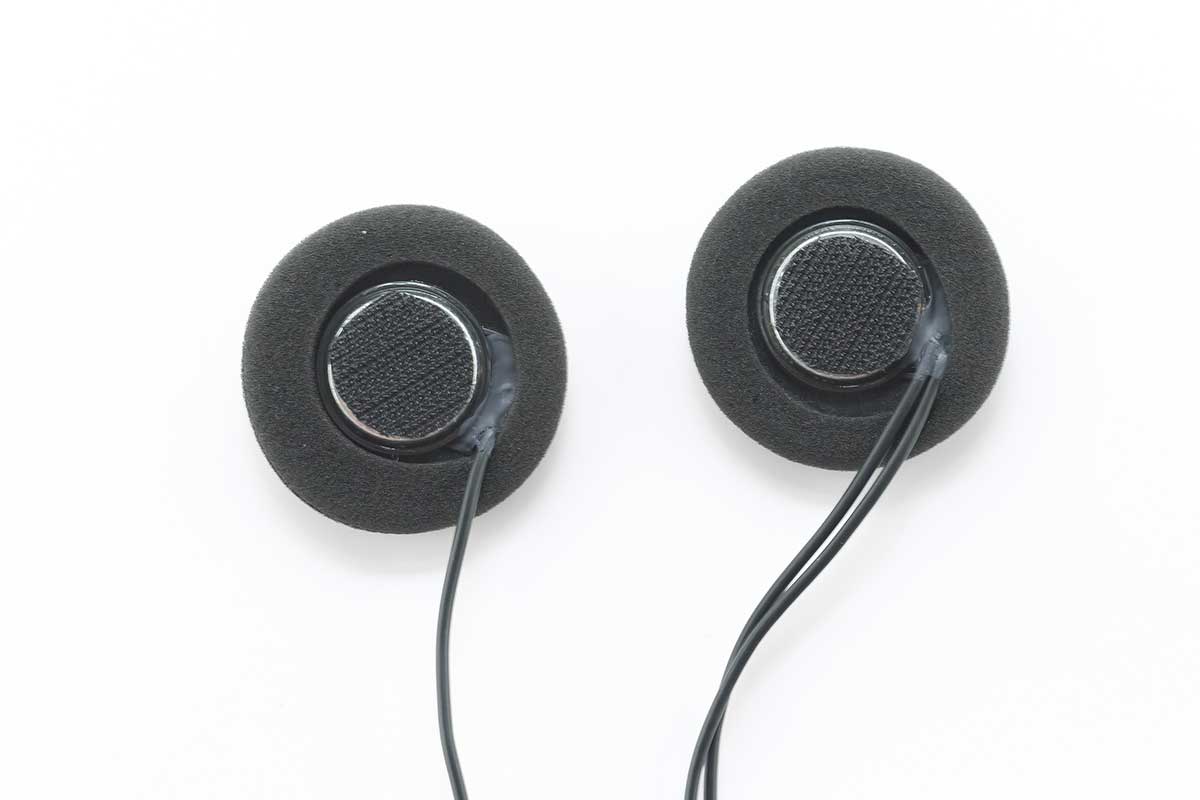

STEP3スピーカー準備

スピーカーの裏面に面ファスナー(オス) を貼り付けます。

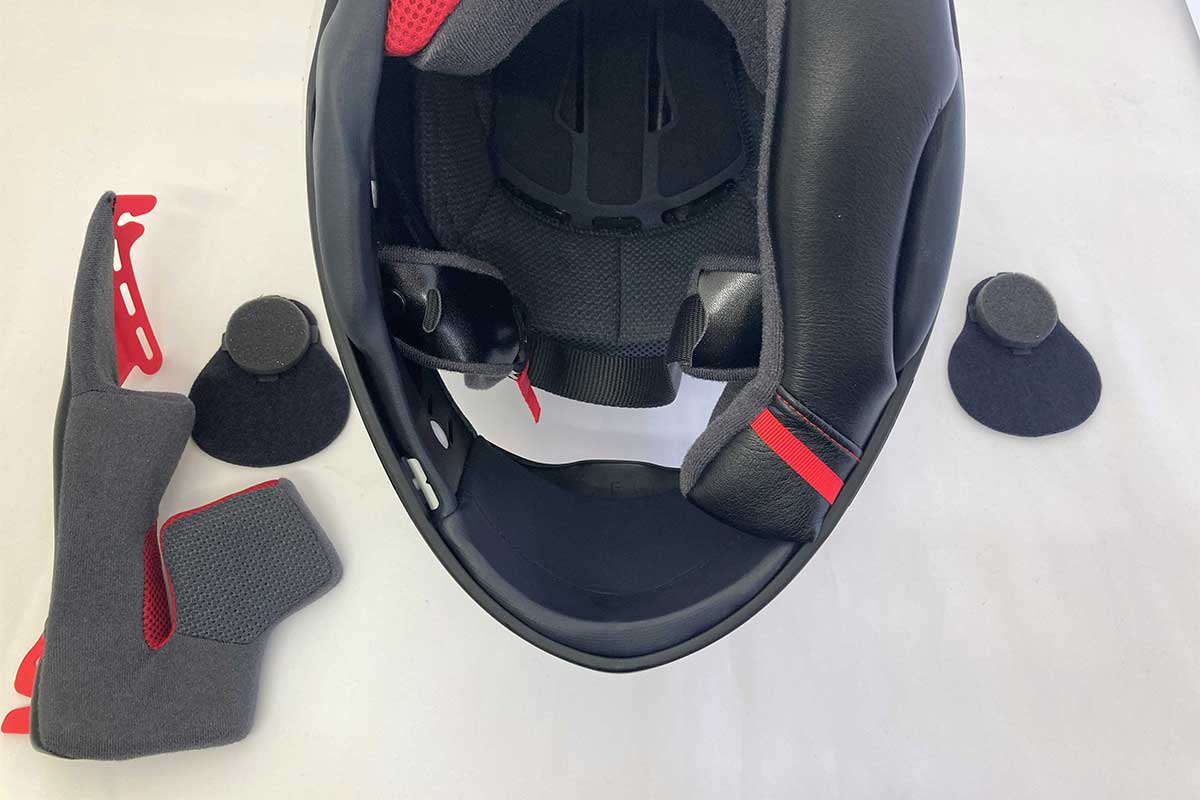

STEP4パッド取外し

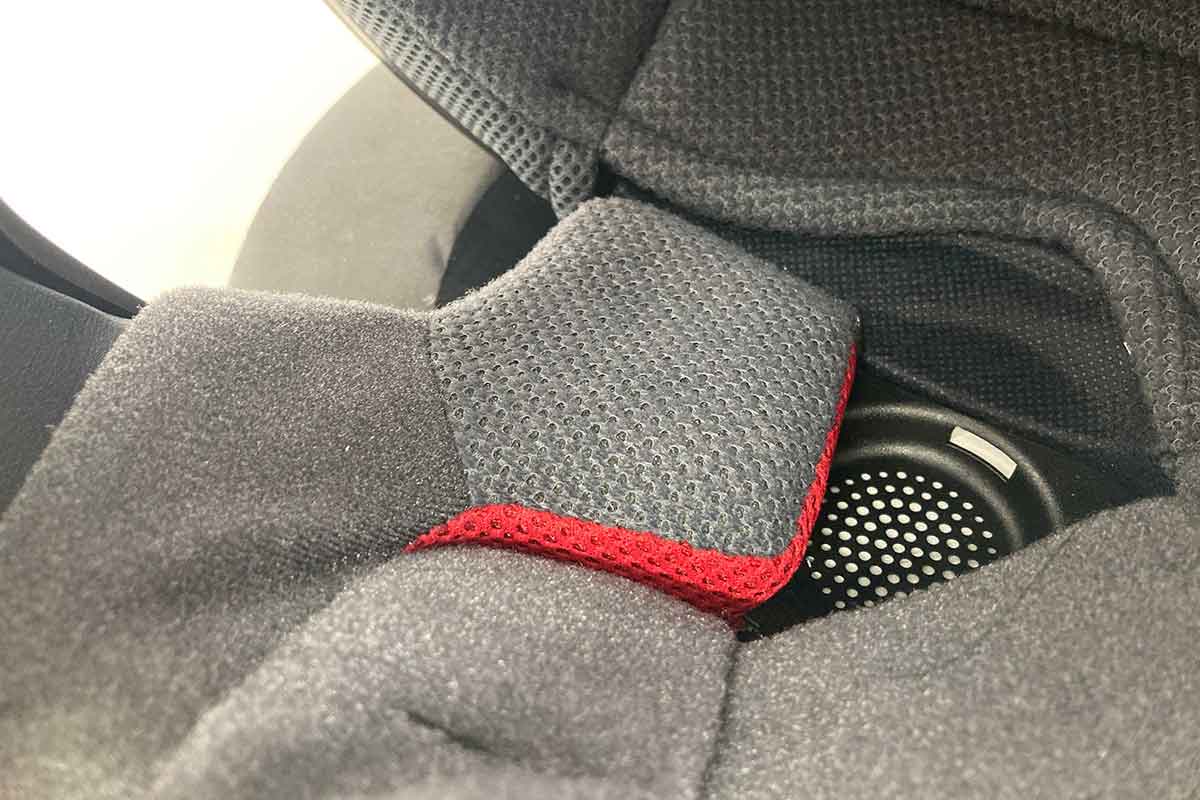

ヘルメットのチークパッド、イヤーパッドを取り外します。

※内装の脱着に関しては、ヘルメットの取扱説明書をご参照ください。

スピーカーの取付け

STEP5面ファスナー貼付け

左右のイヤースペースへ、「スピーカー固定用面ファスナー」を貼り付けます。

STEP6調整パッド貼付け

耳とスピーカーとの隙間が生じやすいため、「スピーカー調整パッド」を1枚貼り付けることをおすすめします。

※個人差があるため、必ず調整してください。

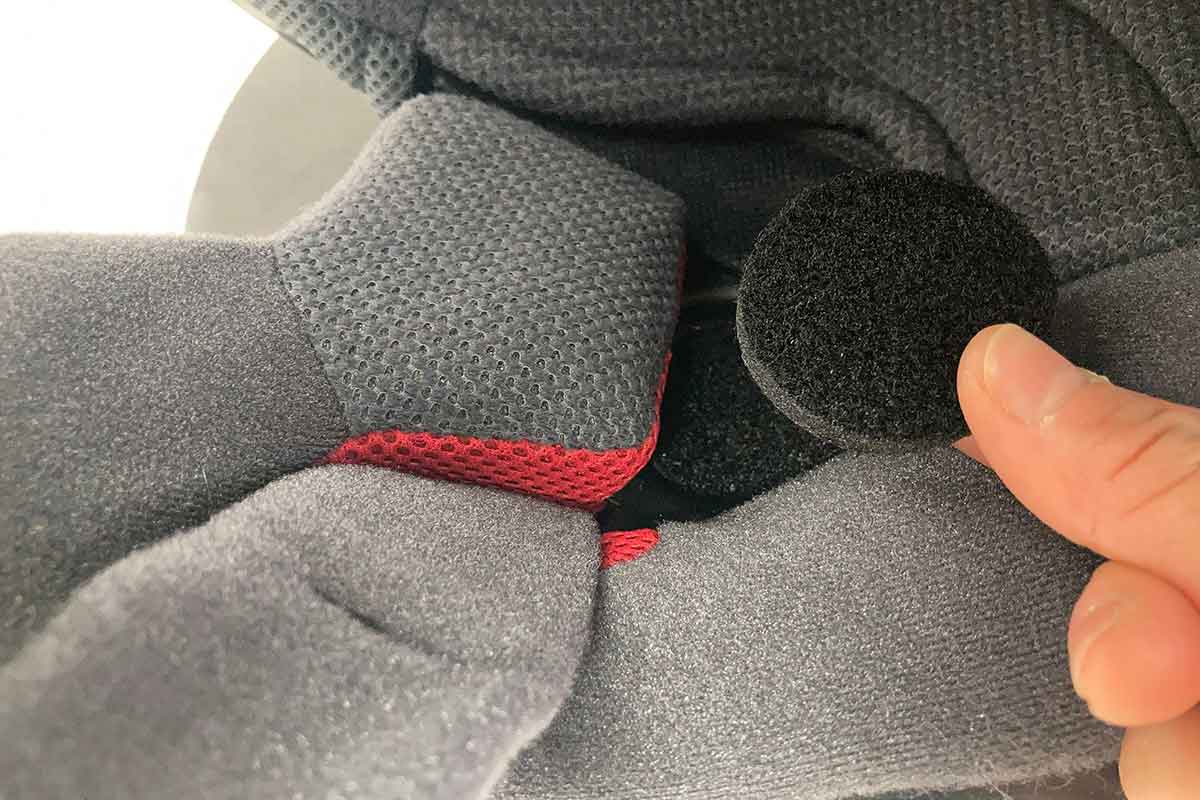

STEP7右側スピーカー取付け

スピーカーを取付けます。
イヤースペースにそのまま合わせるのではなく、できる限りヘルメット前方、チンストラップの根元側へ寄せるのがコツです。

B+COMを快適に使うコツ

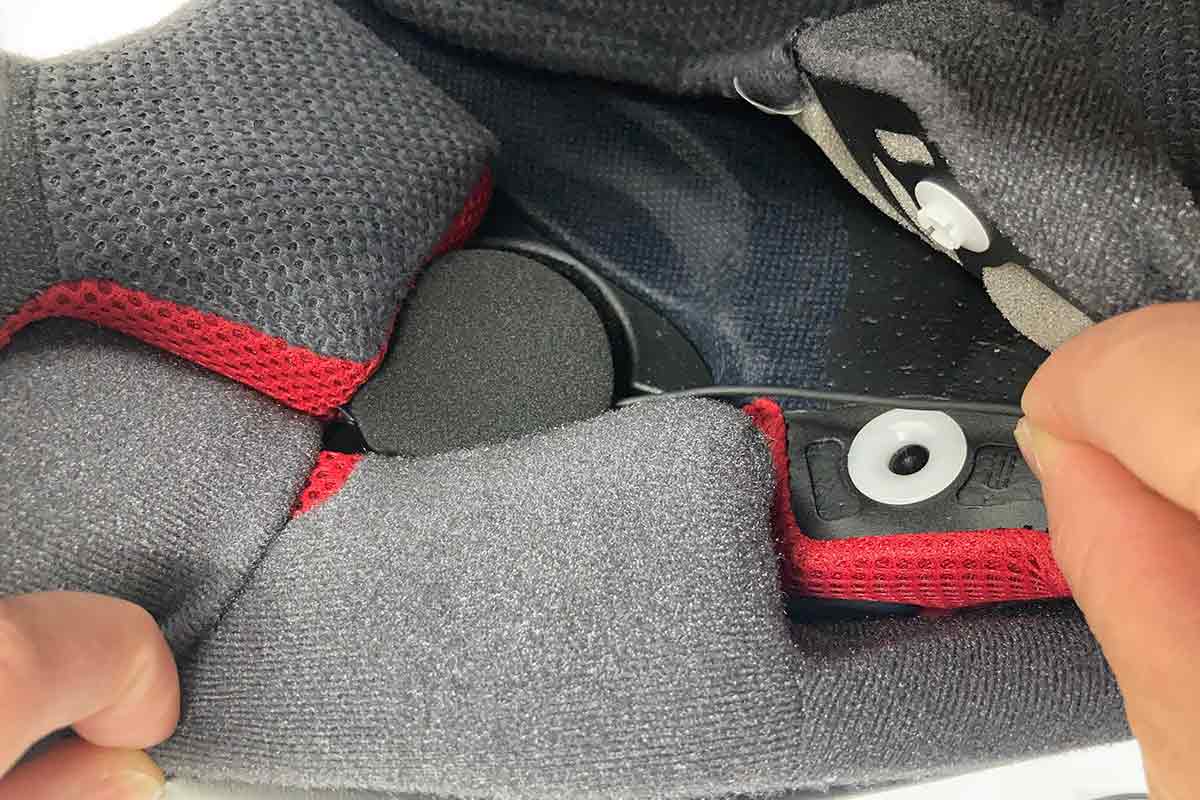

STEP8スピーカー配線

ヘルメット後方右側のホックを外し、配線をホックの内側に通します。

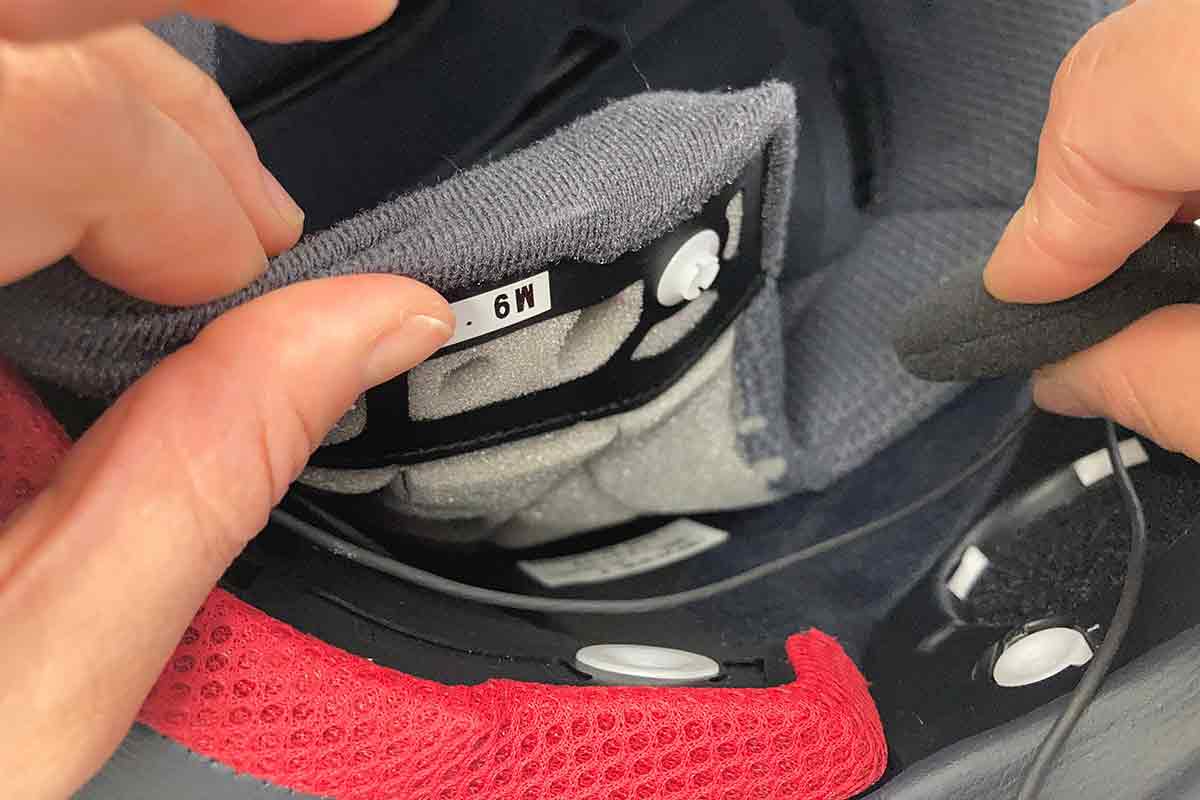

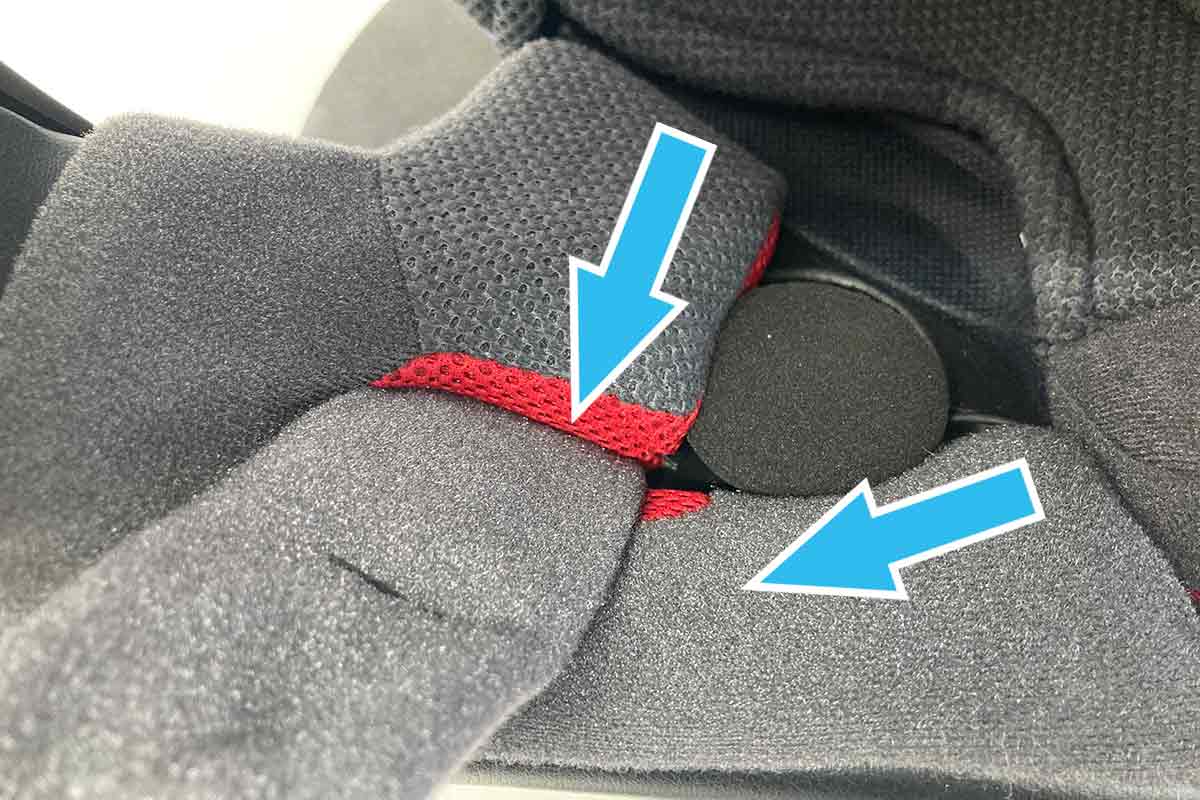

STEP9スピーカー配線2

内装の裏側に配線を通します。

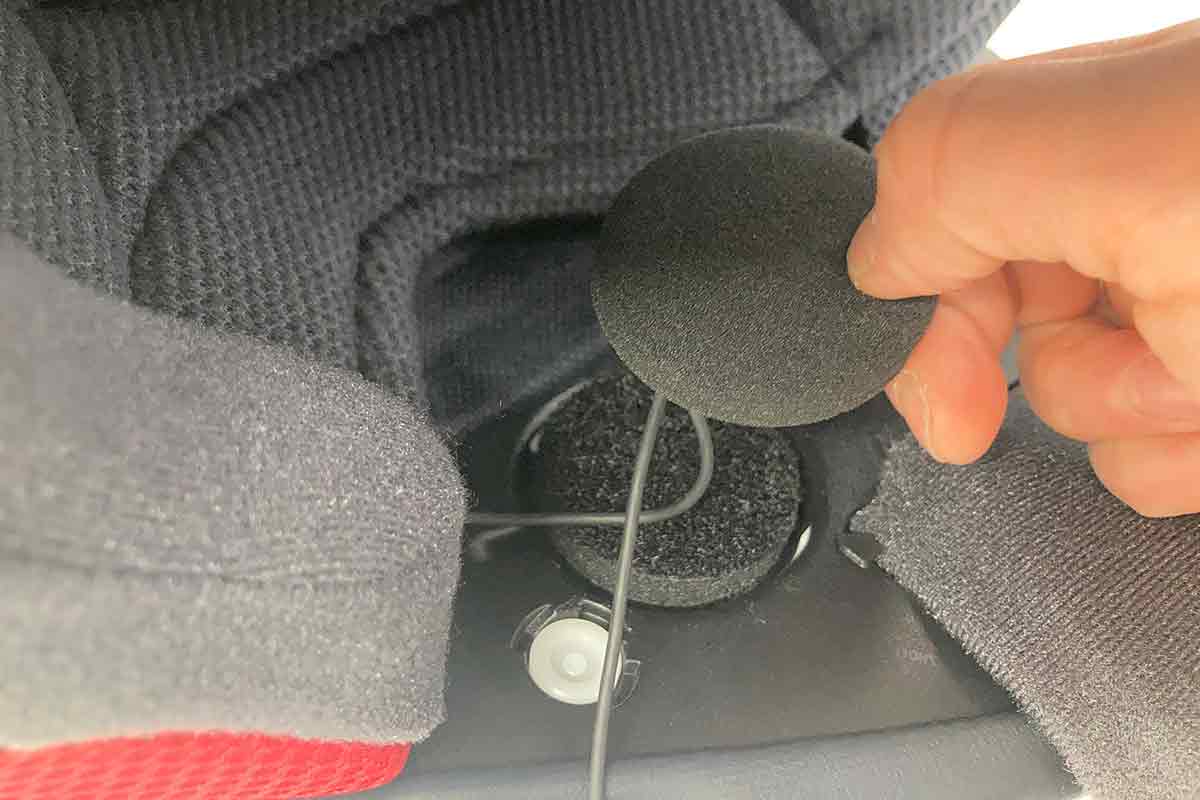

STEP10左側スピーカー取付け

左側も同様に配線を通し、スピーカーを取付けます。

ベースプレートの取付け

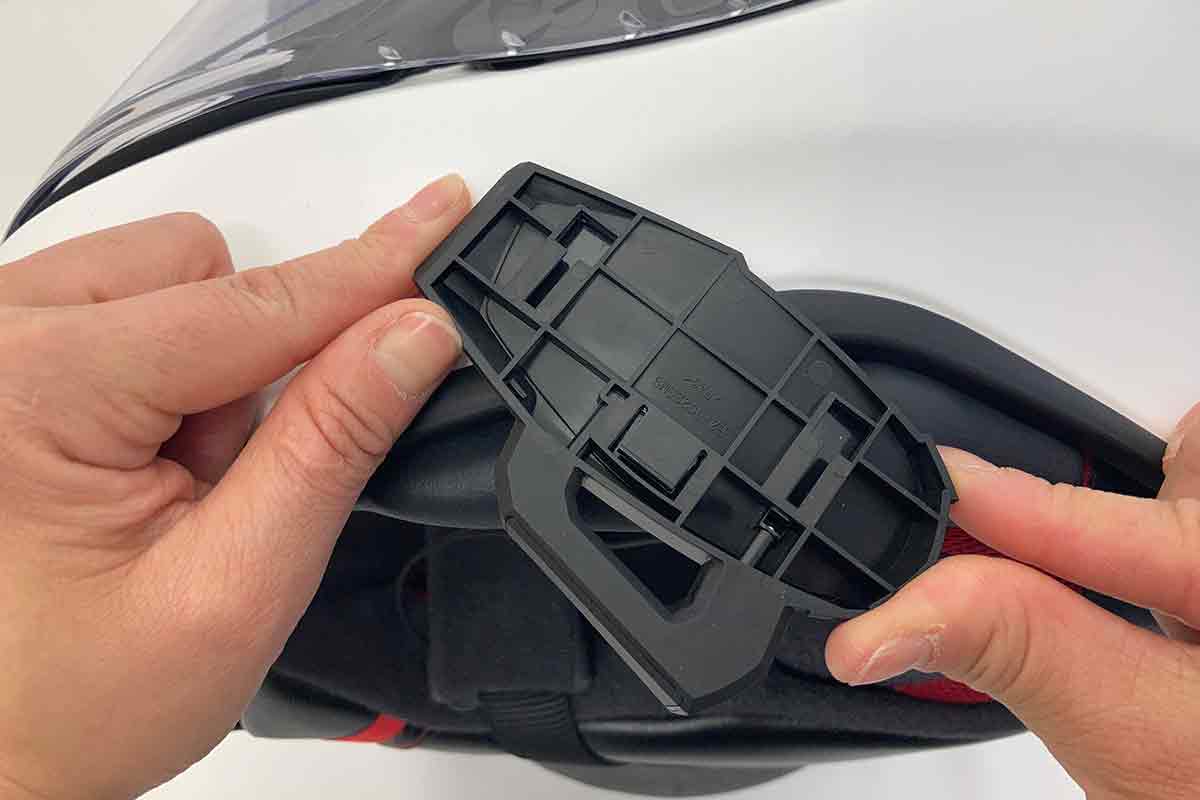

STEP11ベース取付け

[Z-8] は、ワイヤークリップでの取付けがおすすめです。
帽体の左側面に、ベースプレートを斜めに差し込みます。

ベースプレートの組み立て方法はこちら

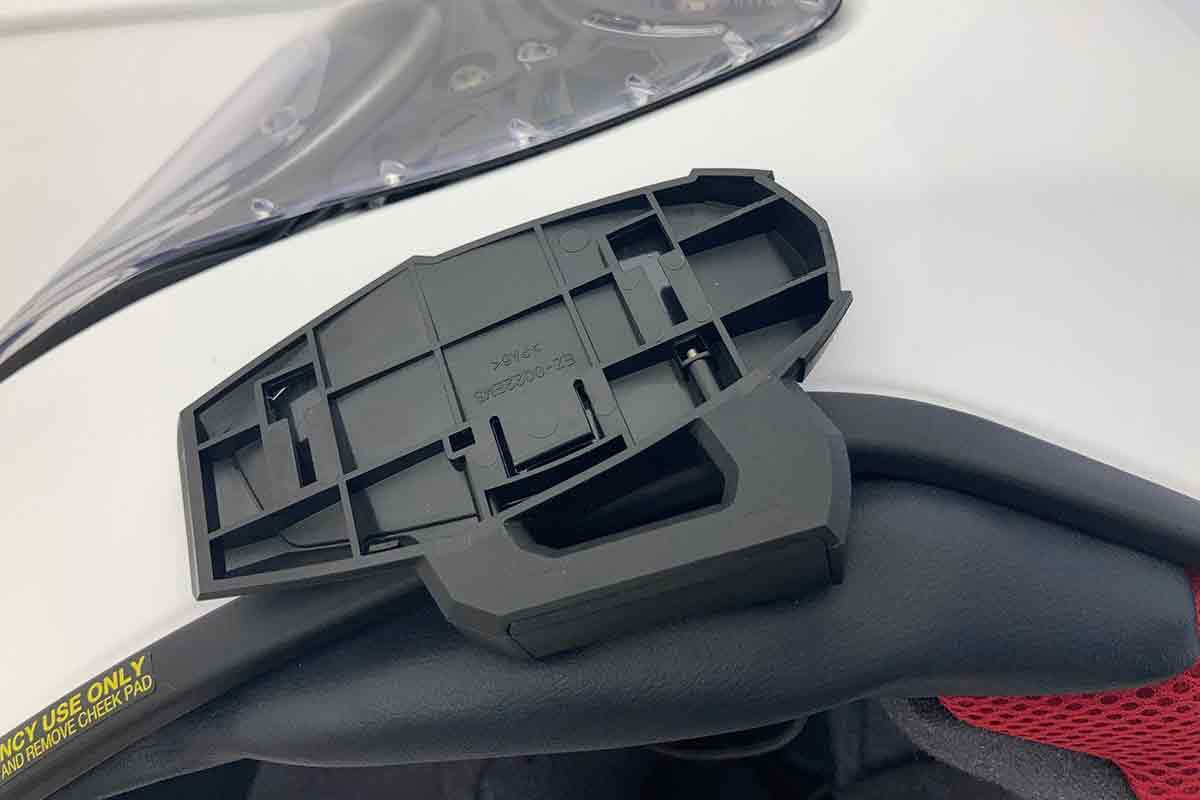

STEP12ベース取付け

差し込んだベースプレートを回転させ、ヘルメットのフチに当たるまで奥に押し込みます。

マイクの取付け

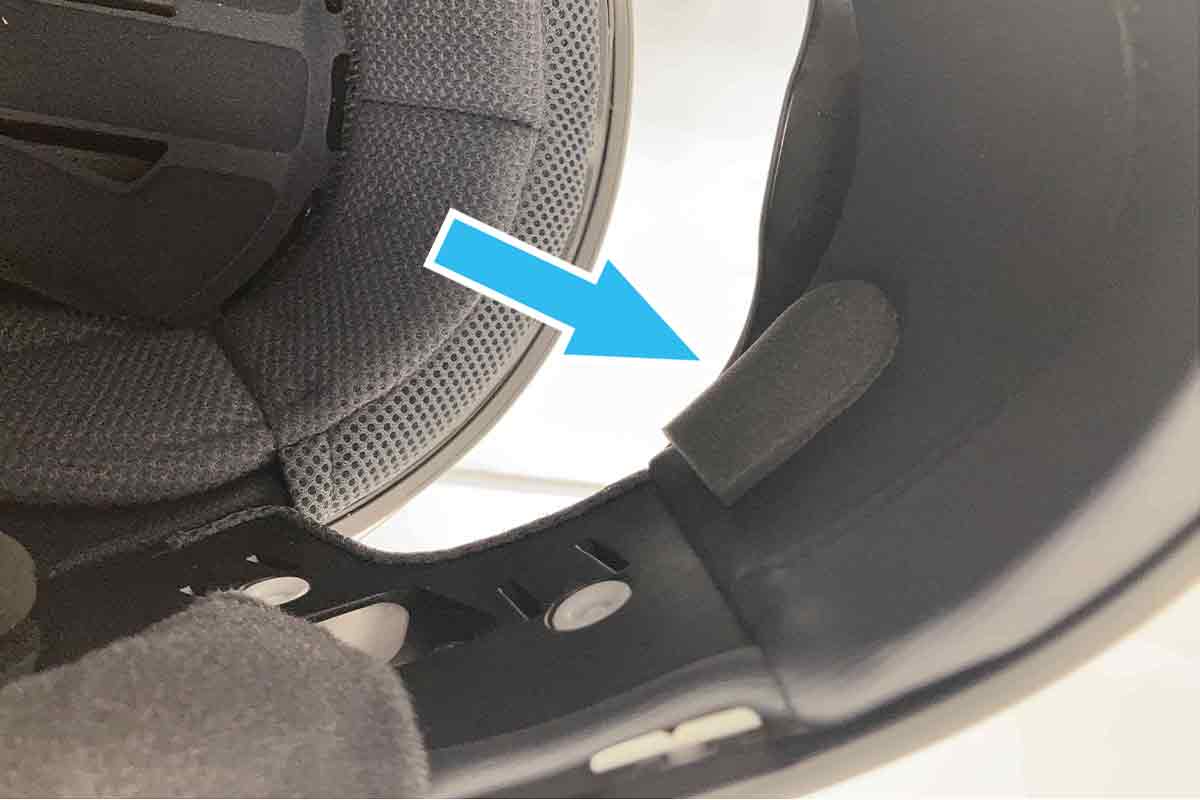

STEP13マイクスポンジ貼付け

ヘルメットのチンガードの裏側へ、ワイヤーマイクスポンジを貼り付けます。

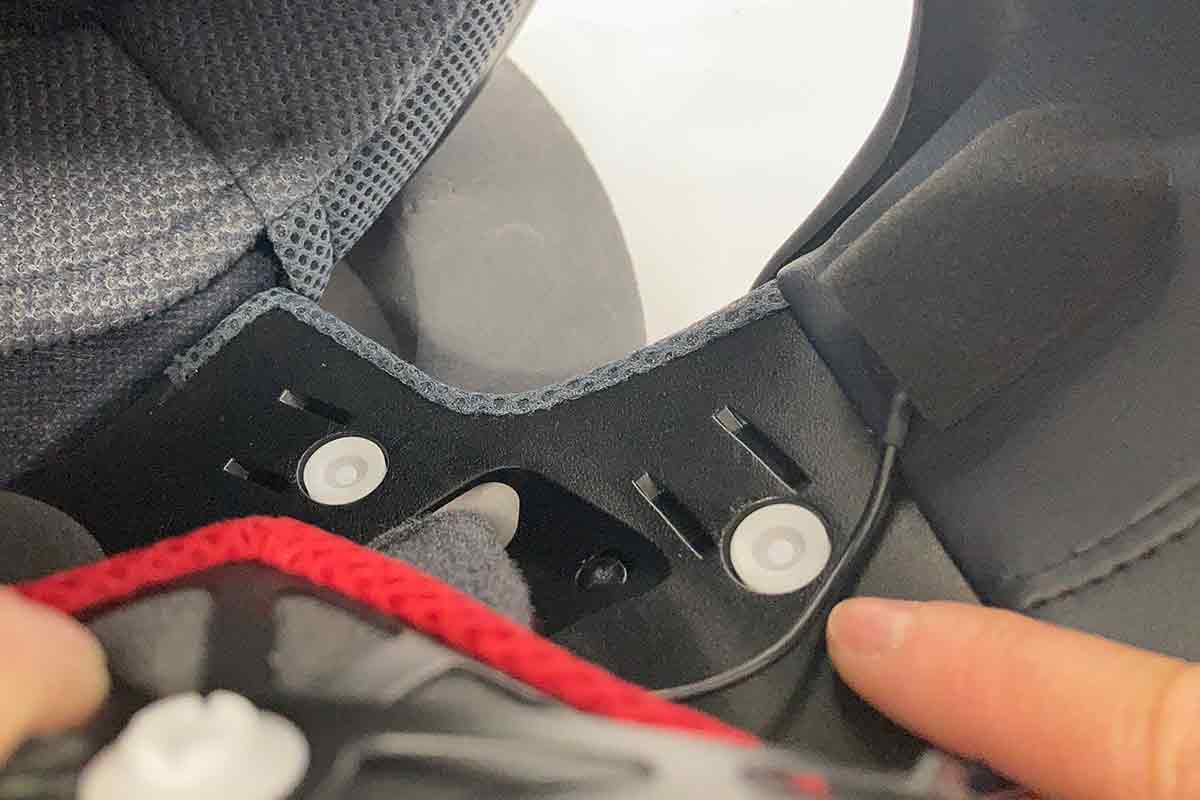

STEP14ワイヤーマイク取付け

チークパッド内側のホックを避けて配線しながら、ワイヤーマイクを取り付けます。

※マイクの裏表に注意してください。穴の空いている方が、集音する方向です。

STEP15チークパッド取付け

チークパッドを戻します。
このとき、スピーカーとマイクの配線が外に出るようにします。

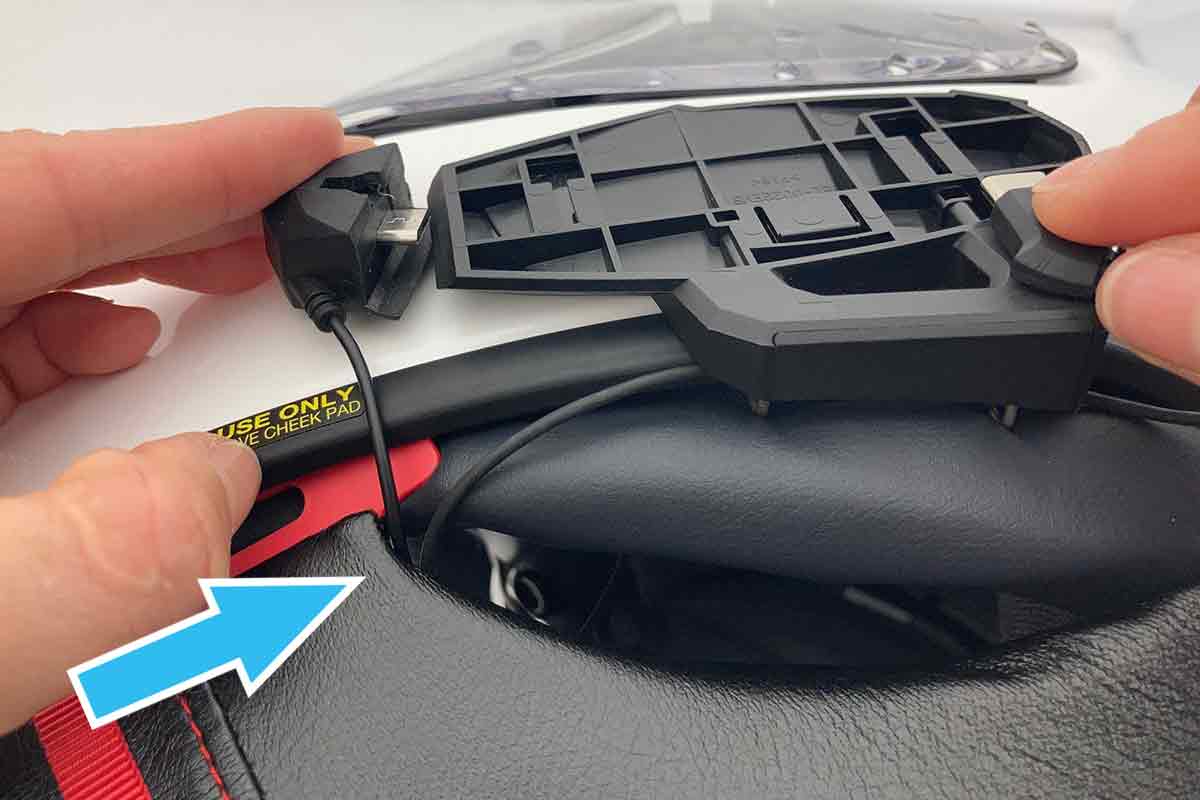

STEP16ケーブルの取回し

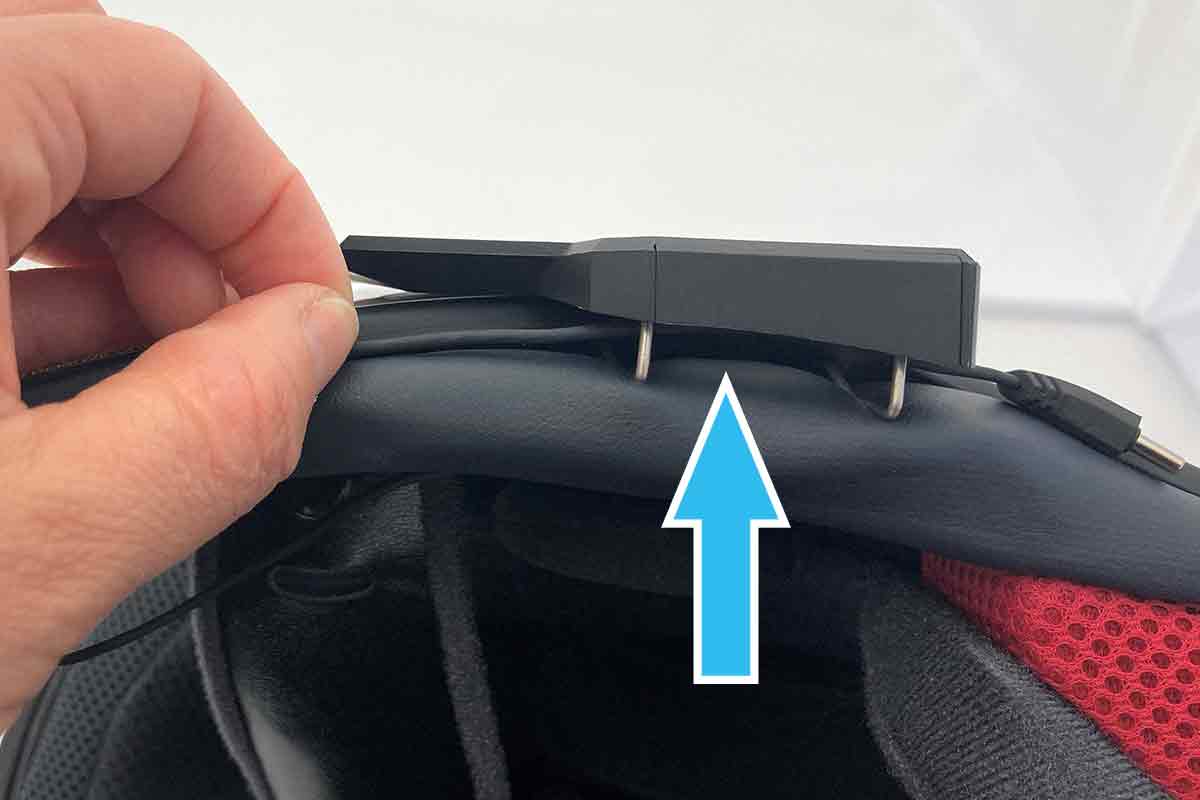

スピーカーの配線は、ワイヤークリップの内側に通すと、きれいに取り回すことができます。

※スピーカーハーネス固定用クリップを使用する方法でも可能です。

本体ユニットの取付け

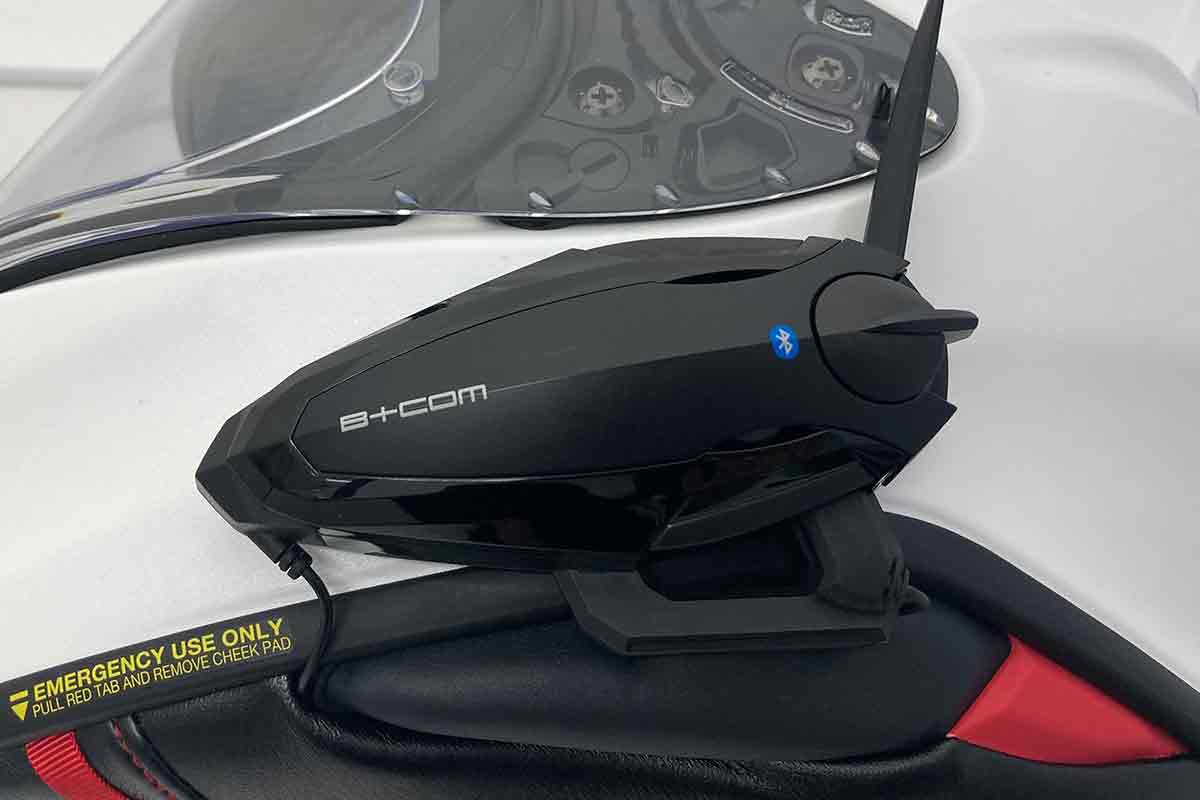

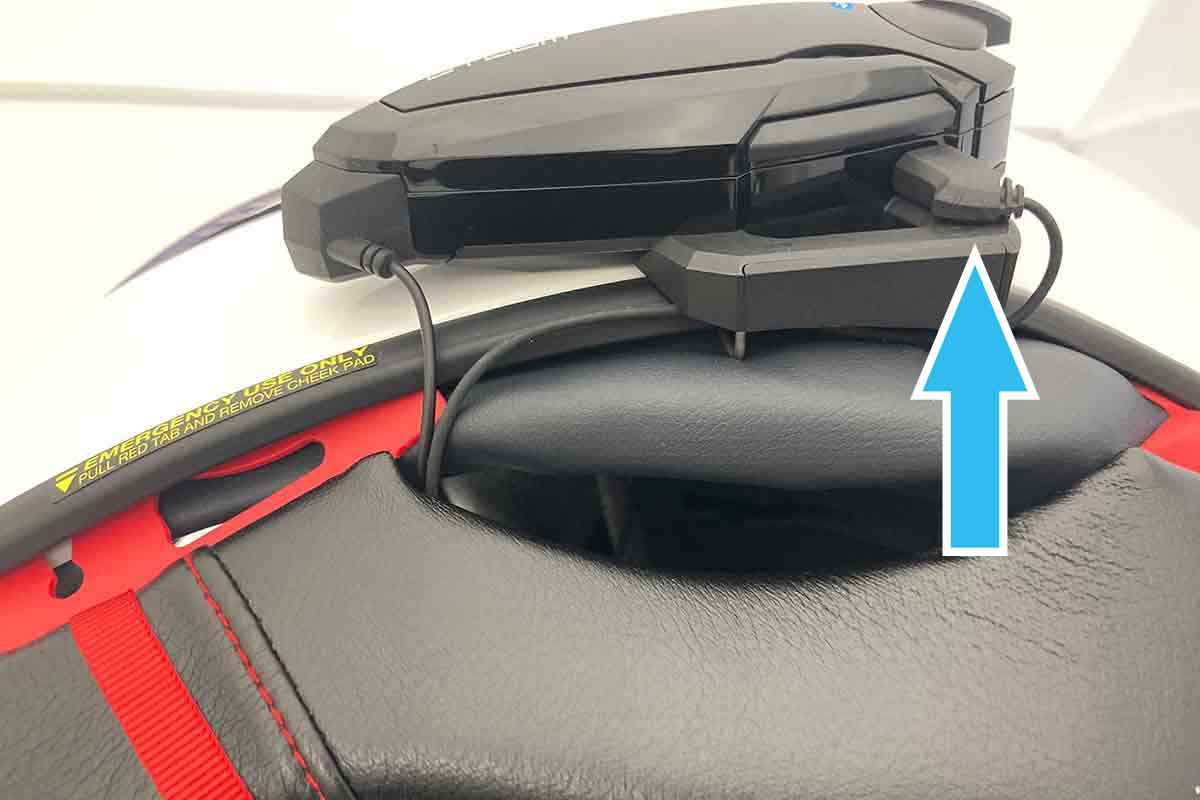

STEP17本体ユニット取付け

本体ユニットを取り付け、ワイヤーマイクやスピーカーのコネクタを接続します。
スピーカーコネクタは、本体後ろ側に配線が出る向きで接続します。

STEP18配線収納

余った配線は、内装の隙間へ収納します。

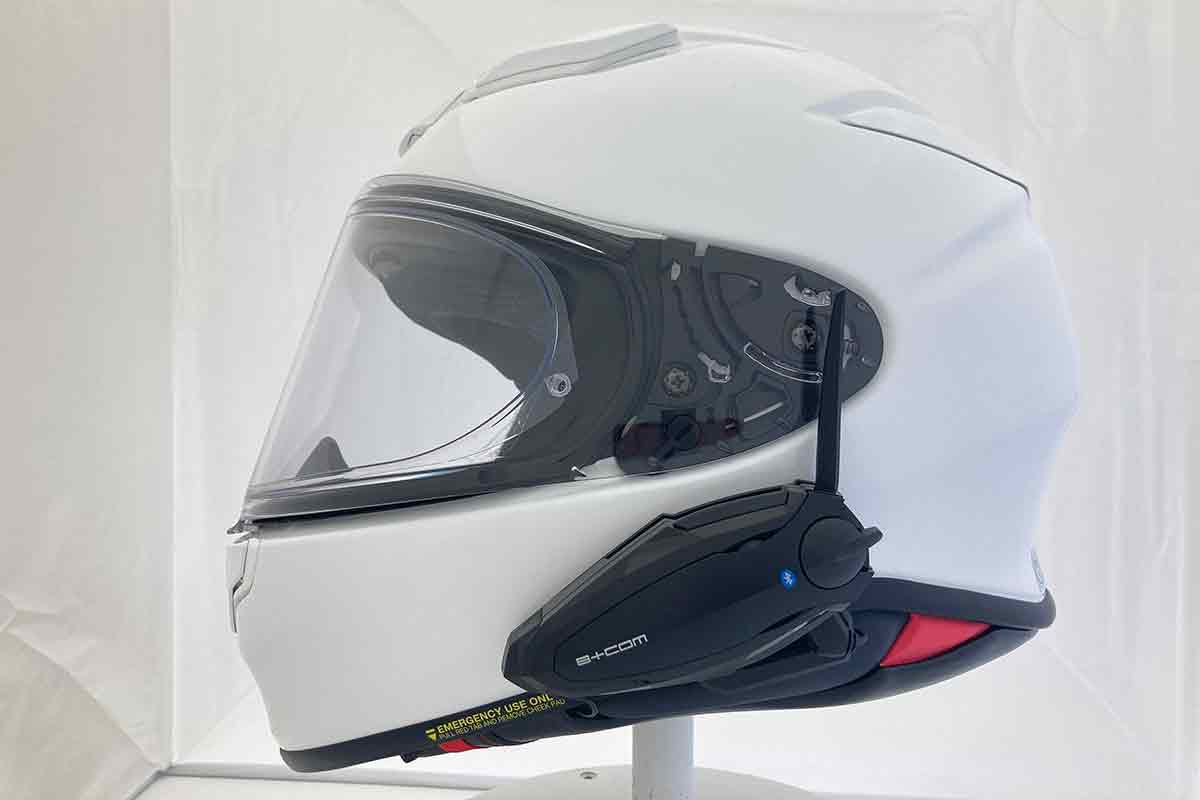

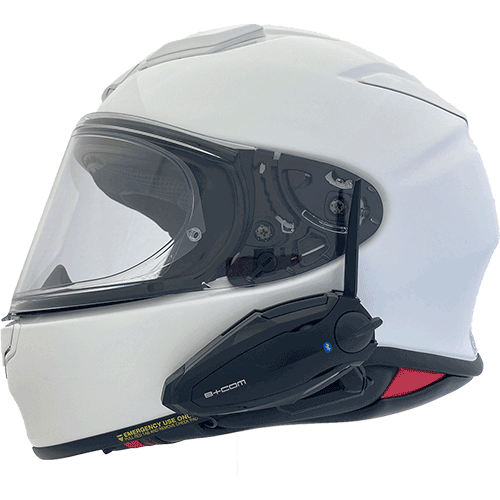

STEP19完成

以上で完成です。

付録：ベースプレート組み立て

STEP1ベースプレートの用意

ベースプレート本体、保護ラバー、ワイヤークリップを用意します。
別途、プラスの精密ドライバー(#1)が必要です。

STEP2貼付け箇所の脱脂

保護ラバーを貼り付ける前に、貼付箇所をアルコールやパーツクリーナーなどで脱脂します。

STEP3保護ラバー貼付け

貼付部の角に合わせながら、保護ラバーを貼り付けます。

STEP4ワイヤークリップホルダー取り外し

ドライバーを使用して、ワイヤークリップホルダーを固定しているネジを2箇所はずします。

STEP5ワイヤークリップホルダー取り外し2

ワイヤークリップホルダーを取り外します。

STEP6ワイヤークリップ差し込み

2箇所の穴へ、図の矢印の方向にワイヤークリップを差し込みます。

STEP7ワイヤークリップホルダー固定

ワイヤークリップホルダーをガイドに沿って取付け、ネジを締めて固定します。

STEP8完成

完成です。
ワイヤークリップホルダーが浮いていたり、がたつきがないか確認してください。
